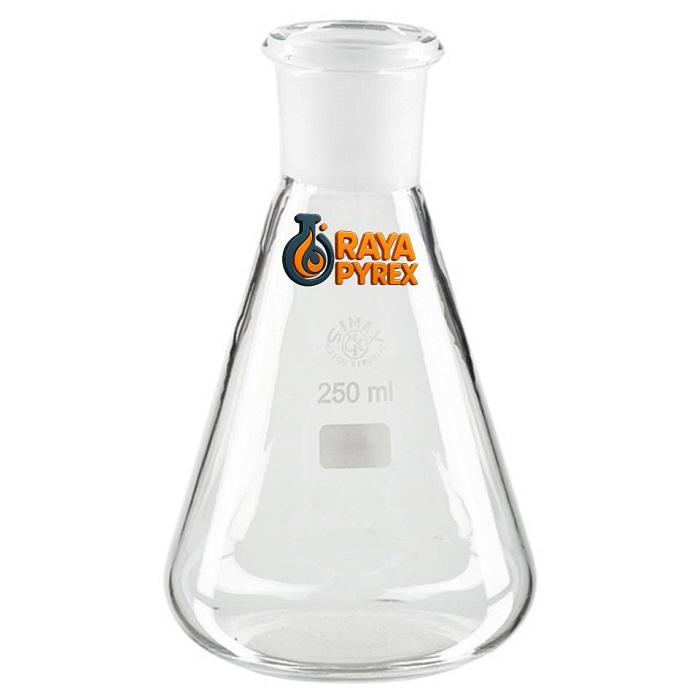

ارلن روداژدار (ارلن سرسمباده‌ای)

نام انگلیسی: Erlenmeyer Flask with Ground Glass Joint / Ground Neck

1. تعریف

ارلن روداژدار یک نوع بطری شیشه‌ای مخروطی‌شکل (بالن ارلن مایر) است که دهانه‌ی آن به‌جای لبه صاف یا لوله معمولی، دارای اتصال شیشه‌ای مات (سمباده‌ای) است. این طراحی باعث می‌شود بتوان آن را به‌وسیله‌ی شیشه‌آلات دیگر با همان استاندارد اتصال، به صورت کاملاً آب‌بند و بدون نشتی متصل کرد.

2. ساختار و اجزا

1. بدنه مخروطی: برای کاهش تبخیر و جلوگیری از پاشش مایعات.
2. گردن باریک: برای کم کردن تماس سطحی مایع با هوا.
3. اتصال روداژدار (Ground Glass Joint):
   • ساخته شده با شیشه‌ی مات و سمباده‌ای استاندارد.
   • دارای اندازه‌های مشخص مانند 14/23، 19/26، 24/29 و…
4. درپوش یا رابط: معمولاً با بوشن شیشه‌ای روداژدار، درپوش شیشه‌ای یا پلاستیکی PTFE استفاده می‌شود.

3. جنس و مقاومت حرارتی

• شیشه بوروسیلیکات (Borosilicate Glass): مقاوم به شوک حرارتی و مواد شیمیایی.
• تحمل دما معمولاً تا حدود 500°C (در حالت گرم‌کردن غیرمستقیم).

4. کاربردها

• اتصالات بدون نشتی برای واکنش‌های شیمیایی.
• انجام تقطیر، استخراج و آزمایش‌هایی که نیاز به اتصال به کندانسور یا وسایل دیگر دارند.
• استفاده در سیستم‌های خلأ (Vacuum).
• جلوگیری از آلودگی در آزمایش‌های حساس.

5. مزایا

• اتصال کاملاً آب‌بند بدون استفاده از نوار تفلون یا گیره.
• قابلیت جدا و وصل کردن سریع قطعات.
• سازگاری با سایر تجهیزات دارای همان سایز اتصال.

6. معایب

• شکننده بودن اتصال روداژ در صورت ضربه یا برخورد نادرست.
• نیاز به روان‌کننده یا گریس مخصوص در بعضی کاربردها (مثلاً در خلا).

7. استاندارد اندازه‌ها

به طور معمول دو استاندارد دیده می‌شود:

1. ST (Standard Taper) → بیشتر در آمریکا.
2. NS (Normal Sliffe) → بیشتر در اروپا و آسیا.

نمونه اندازه‌ها:

8. نکته نگهداری

• بعد از استفاده، محل اتصال را کاملاً خشک کنید تا گیر نکند.
• برای جلوگیری از ساییدگی و قفل شدن، گاهی از گریس سیلیکونی مخصوص اتصالات روداژدار استفاده می‌شود.

۱. سایزبندی ارلن روداژدار

سایز این ارلن‌ها دو بخش مهم دارد:

1. حجم بدنه (mL) → نشان‌دهنده گنجایش مایع.
2. اندازه دهانه روداژ (Joint Size) → مشخص‌کننده قطر و طول اتصال.

🔹 کد 24/29 یعنی قطر قسمت بالایی اتصال ~24 میلی‌متر و طول قسمت مخروطی ~29 میلی‌متر است.

۲. کاربردها

1. واکنش‌های شیمیایی در سیستم‌های بسته → جلوگیری از تبخیر یا آلودگی.
2. اتصال به کندانسور → برای تقطیر یا رفلاکس مایعات.
3. سیستم خلا → انجام واکنش یا فیلتراسیون تحت فشار منفی.
4. حمل و نگهداری محلول‌های حساس → در کنار درپوش روداژدار.
5. تجهیزات صنعتی کوچک → در کارگاه‌ها یا پایلوت صنعتی.

۳. جنس و مقاومت

• Borosilicate Glass 3.3 → مقاوم به مواد شیمیایی و دمای تا حدود 500°C.
• Quarz Glass (در نسخه‌های خاص) → مقاوم به دماهای بالاتر و UV.

۴. انتخاب سایز مناسب بر اساس کاربرد

• اندازه اتصال باید با بقیه تجهیزات ست باشد، مثلاً برای اتصال به کندانسور 24/29 نیاز به ارلن 24/29 دارید.
• برای واکنش‌های حساس از درپوش شیشه‌ای روداژدار یا درپوش PTFE استفاده می‌شود.
• حجم مایع بهتر است حداکثر ⅔ حجم کل ارلن باشد تا فضای کافی برای واکنش و جلوگیری از سرریز وجود داشته باشد.

۵. نکات نگهداری و کاربری

• برای جلوگیری از قفل شدن اتصال، قبل از اتصال کمی گریس سیلیکونی مخصوص استفاده شود.
• شستشو با آب مقطر + شوینده ملایم، سپس خشک‌کردن کامل.
• عدم ضربه به بخش روداژ، چون حساس‌تر از بدنه است.

سوالات متداول درباره ارلن روداژدار

1. ارلن روداژدار چیست؟

   ارلن مایری است که دهانه آن به شکل شیشه مات و اصطلاحاً روداژدار ساخته شده تا با تجهیزات دیگر به شکل آب‌بند و بدون نشتی متصل شود.

2. تفاوت ارلن معمولی با ارلن روداژدار چیست؟

   ارلن معمولی دهانه صاف دارد و با چوب‌پنبه یا درپوش پلاستیکی بسته می‌شود، اما ارلن روداژدار اتصال استاندارد شیشه‌ای دارد که برای سیستم‌های بسته و خلا مناسب است.

3. سایز اتصال روداژ را چگونه انتخاب کنیم؟

   باید سایز اتصال (مثل 24/29 یا 19/26) با سایر تجهیزات متصل مثل کندانسور یا قیف روداژدار یکسان باشد.

4. آیا ارلن روداژدار برای کارهای خلا مناسب است؟

   بله، به شرط استفاده از گریس مخصوص و کنترل فشار تا محدوده تحمل شیشه.

5. از چه جنسی ساخته می‌شود؟

   معمولاً از شیشه بوروسیلیکات 3.3 (Borosilicate) که مقاوم به حرارت و مواد شیمیایی است.

6. آیا باید بعد از هر بار استفاده گریس کاری شود؟

   برای اتصالاتی که در معرض خلا یا حرارت بالا هستند، بله؛ ولی برای اتصال ساده در فشار اتمسفریک لزومی ندارد.

7. آیا می‌توان ارلن روداژدار را روی شعله مستقیم قرار داد؟

   بهتر است از حرارت غیرمستقیم (مثل هات‌پلیت یا حمام آب/روغن) استفاده شود تا خطر ترک خوردن کاهش یابد.

8. حجم مناسب ارلن روداژدار برای آزمایشخانه آموزشی چیست؟

   معمولاً 250 یا 500 میلی‌لیتر با اتصال 24/29 انتخاب استاندارد مدارس و دانشگاه‌ها است.
