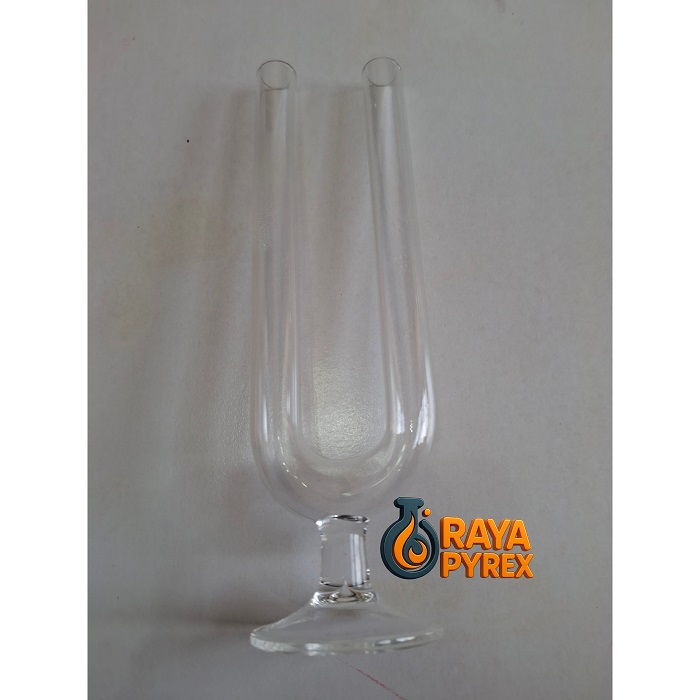

لوله U شکل شیشه‌ای پایه‌دار

تعریف و ظاهر

لوله U شکل شیشه‌ای پایه‌دار یکی از ابزارهای ساده ولی بسیار پرکاربرد در آموزش علوم تجربی و شیمی مدارس و دانشگاه‌هاست. این لوله از شیشه‌ی مقاوم به حرارت (معمولاً شیشه بوروسیلیکات مثل پایرکس) ساخته می‌شود و به شکل حرف لاتین U خمیده است. دو بازوی عمودی لوله با یک بخش خمیده در پایین به هم متصل‌اند. برای حفظ تعادل و راحتی استفاده، یک پایه یا نگه‌دارنده فلزی یا پلاستیکی همراه آن عرضه می‌شود تا لوله به‌صورت عمودی روی میز کار باقی بماند.

اجزای اصلی

1. بازوهای عمودی: دو لوله‌ی مستقیم و هم‌اندازه که محل ریختن مایعات یا گازها هستند.
2. بخش خمیده (U شکل): محل اتصال دو بازوی لوله که شکل U را تشکیل می‌دهد و مایعات در آن قسمت تراز می‌شوند.
3. پایه یا نگه‌دارنده: برای جلوگیری از واژگونی و ثابت نگه‌داشتن وسیله هنگام انجام آزمایش.

جنس و ویژگی‌های ساخت

• شیشه شفاف: برای مشاهده واضح مایعات و تغییرات سطح یا رنگ.
• مقاومت حرارتی: توانایی تحمل حرارت‌های معمول در آزمایشگاه (مثل حرارت شعله چراغ الکلی).
• مقاومت شیمیایی: شیشه بوروسیلیکات در برابر اکثر اسیدها و بازها مقاوم است.
• قابلیت شستشوی آسان: به دلیل سطح صاف و غیر متخلخل.

کاربردهای آموزشی

در مدارس، لوله U شکل اغلب برای نمایش اصول پایه فیزیک و شیمی استفاده می‌شود. برخی کاربردهای رایج:

1. سنجش فشار مایعات با استفاده از اختلاف ارتفاع ستون‌های آب یا جیوه.
2. نمایش اصل توازن مایعات: نشان می‌دهد که سطح مایع در دو شاخه هم‌سطح می‌شود.
3. آزمایش فشار هوا: با پوشاندن یک طرف و تغییر فشار در طرف دیگر.
4. اندازه‌گیری چگالی نسبی مایعات: با مقایسه ارتفاع‌ها هنگام استفاده از دو مایع مختلف.
5. رسوب‌گیری یا واکنش شیمیایی ساده: در مواقعی که دو محلول باید به‌آرامی ترکیب شوند.

عملکرد کلی

وقتی مایعی را داخل یک طرف لوله U شکل می‌ریزیم، به دلیل ارتباط بین دو بازو سطح مایع در هر دو طرف بالا می‌آید و نهایتاً در حالت تعادل، سطح‌ها یکسان خواهند شد (در فشار یکسان). اگر دو مایع متفاوت با چگالی متفاوت را در دو طرف بریزیم، اختلاف ارتفاع ستون‌ها متناسب با نسبت چگالی آن‌ها خواهد بود. همین اصل، پایه ساز و کار مانومترها (دستگاه‌های سنجش فشار گاز) است.

نمونه آزمایش ساده

در یک آزمایش کلاس هشتم علوم تجربی:

1. مقداری آب رنگ‌شده را تا نیمه در لوله بریزید.
2. یک طرف لوله را با بادکنک یا لوله لاستیکی به یک منبع فشار (مثل پمپ دستی) وصل کنید.
3. با اعمال فشار، اختلاف سطح ایجاد شده را مشاهده و اندازه‌گیری کنید.

نکات ایمنی و نگهداری

• از لوله در برابر ضربه یا افتادن محافظت کنید؛ شیشه شکننده است.
• پس از استفاده با آب مقطر یا شوینده ملایم شسته شود و داخل آن با برس شیشه‌شویی تمیز گردد.
• اگر از مایعات خورنده استفاده می‌شود، پیش از آزمایش از مقاوم بودن شیشه اطمینان حاصل کنید.
• هرگز لوله شیشه‌ای را در معرض حرارت ناگهانی (شوک حرارتی) قرار ندهید.

مزایا

• طراحی ساده و مفهومی برای آموزش.
• امکان مشاهده مستقیم تغییرات مایعات.
• قابل استفاده برای گستره زیادی از آزمایش‌های فیزیک، شیمی و علوم.
• قیمت مناسب و طول عمر بالا با نگهداری صحیح.

محدودیت‌ها

• محدودیت در اندازه‌گیری فشارهای بسیار بالا (به دلیل شکنندگی شیشه).
• نیاز به نگهداری دقیق برای جلوگیری از شکستگی.
• برای برخی مواد شیمیایی خاص ممکن است نیاز به لوله‌های پلاستیکی یا فلزی جایگزین باشد.

جمع‌بندی

لوله U شکل شیشه‌ای پایه‌دار یکی از بهترین مثال‌های «ابزار ساده با کاربرد گسترده» در آموزش علوم است. این وسیله با کمک شکل ساده U و خاصیت هم‌سطح شدن مایعات، به فهم مفاهیمی مثل فشار مایعات، چگالی، و تعادل کمک می‌کند. همچنین با وجود ظاهری ابتدایی، اساس بسیاری از ابزارهای علمی پیشرفته‌تر مانند مانومترها، فشارسنج‌ها و برخی دستگاه‌های هیدرولیک را تشکیل می‌دهد.

سوالات متداول (FAQ)

1. لوله U شکل شیشه‌ای پایه‌دار چیست؟

ابزاری شیشه‌ای به شکل حرف U با دو بازوی عمودی که برای نمایش و اندازه‌گیری مفاهیم فیزیکی و شیمیایی مثل فشار مایعات استفاده می‌شود. پایه، آن را روی میز ثابت نگه می‌دارد.

2. این وسیله بیشتر در کجا استفاده می‌شود؟

در مدارس، دانشگاه‌ها، آزمایشگاه‌های آموزشی و پژوهشی برای آموزش مفاهیم فشار، تعادل مایعات، چگالی و قوانین هیدرواستاتیک.

3. جنس آن از چیست؟

معمولاً از شیشه بوروسیلیکات (مثل پایرکس) ساخته می‌شود که شفاف، مقاوم به مواد شیمیایی و حرارت‌پذیر است.

4. آیا می‌توان از مایعات مختلف در آن استفاده کرد؟

بله، مایعاتی مثل آب، گلیسیرین، روغن، یا حتی جیوه (با رعایت کامل نکات ایمنی) قابل استفاده‌اند.

5. نقش پایه چیست؟

پایه از واژگونی و شکستن لوله جلوگیری می‌کند و کار را ایمن‌تر و دقیق‌تر می‌سازد.

6. نحوه تمیز کردن لوله چگونه است؟

بعد از آزمایش، با آب مقطر و شوینده ملایم شسته و با برس مخصوص تمیز شود. از شوک حرارتی خودداری کنید.

7. آیا لوله U شکل فقط برای آب‌نمایی سطح مایعات است؟

خیر، این ابزار اساس کار برخی فشارسنج‌ها و مانومترهای صنعتی است و برای آموزش قوانین فیزیکی و مقایسه چگالی مایعات هم کاربرد دارد.

8. آیا می‌توان آن را حرارت داد؟

در حد حرارت ملایم و طبق تحمل شیشه (مثل شعله چراغ الکلی)، بله. ولی باید از گرم‌کردن ناگهانی یا سردکردن سریع پرهیز کرد.

9. اگر یکی از بازوها ترک بخورد چه باید کرد؟

باید لوله تعویض یا در کارگاه شیشه‌گری تعمیر شود، چون فشار مایع می‌تواند ترک را گسترش دهد.

10. آیا بدون پایه هم قابل استفاده است؟

از نظر تئوری بله، ولی احتمال واژگونی و شکستگی آن زیاد می‌شود، بنابراین پایه توصیه می‌شود.
